Thorlabs 索雷博 OM6N - 高速激光功率调制器

特性

• 提供DC功率衰减和高速调制
• 全消光交流调制高达200 kHz
• 支持成像系统中的关注区域选择、边缘消隐和帧消隐
• 普克尔盒替代方案，偏振不相关
• 智能电子驱动设计，实现平滑的光学响应和任意轨迹追踪
• 工作波长范围：700 nm - 1100 nm或700 - 1350 nm
• 开/关时间< 1 µs
• 对比率高达2500:1
• 兼容ThorImage®LS和ScanImage软件
• 包含光电探测器用于监测/校准输出功率
• 近零色散(< 100 fs2)
• 被动冷却，以消除振动

Thorlabs的高速激光功率调制器采用的是可变形反射镜技术，能够提供高速的强度调制和光束衰减功能。全反射设计集成了镀金膜的MEMS反射镜，这种反射镜不受偏振影响，引入的色散非常少(< 100 fs2)。高速光调制器是一种单向仪器，可以接受直径在1到2 mm(1/e2)、光功率高达10 W、脉冲能量高达500 nJ的准直入射光，可以与常用的1 µm高脉冲能量光活化激光器使用。这些调制器包含标准对比率(>250:1)或高对比率(>2500:1)的版本，用于工作波长范围700 nm - 1100 nm或700 - 1350 nm(仅高对比率)。

如右边曲线图所示，透过率是与输入电压和波长相关的函数，由0 - 1 V模拟输入电压控制；这种电压可以通过现成的数据采集(DAQ)硬件或其他电子设备生成。高速光调制器支持连续的DC工作，以及高达200 kHz的调制频率，非常适合诸如逆程消隐或关注区域(ROI)选择等成像应用。

OM6NH(/M)和OM6ENH(/M)调制器的较高对比率通过集成的两个MEMS反射镜实现，反射镜变形之后类似光栅，一个在水平方向衍射，另一个在竖直方向衍射，以增强对比性能。

适合光活化和双光子荧光应用
这种调制器适合许多应用，包括双光子荧光显微镜和光活化。这两种技术都需要快速调制超快NIR激光脉冲的激光功率，以控制成像过程中的样品暴露时间并减少热致损伤。传统的高速调制是通过块状晶体调制器完成的，比如普克尔盒和声光调制器(AOM)。由于它们基于块状材料，因此会产生显着的色散，从而降低图像质量。

可替换的光电探测器
内部光束采样器将小部分(< 1%)调制光束引导至单独的输出端口，安装在此处的光电探测器用于监测透过率。如有需要，可以将预安装的探测器拆下，并替换成用户自己的探测器；只需使用9/64英寸六角扳手拧松调制器下方的8-32安装螺丝即可拆卸。OM6N(/M)和OM6NH(/M)调制器均包含一个PDA100A2探测器，OM6ENH(/M)调制器包含一个PDA20CS2探测器。

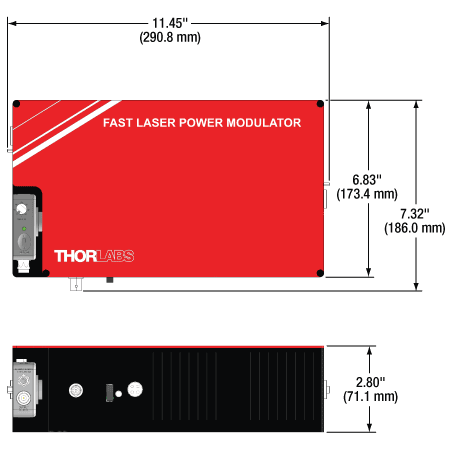

外壳与安装特性
激光功率调制器的输入和输出端口都有SM05(0.535"-40)内螺纹，用于安装具有SM05外螺纹的对准靶或光阑(不附带)。而且，三个端口都有4-40螺孔，用于兼容我们的30 mm笼式系统。为了辅助初始对准，我们推荐在调制器输入端使用SM05带槽的透镜套管或30 mm笼式系统组件。

利用外壳上的三个槽通过CL6(不附带)等平台压块可以将调制器直接安装在光学平台上，最低光束高度为1.25英寸。底座还有三个8-32(M4)安装孔，用于安装底座式接杆，从而将调制器升高到需要的光束高度。

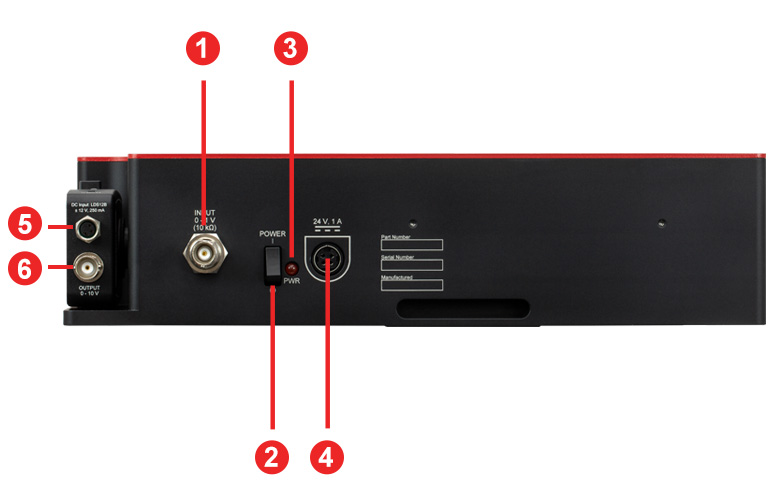

仪器发货时配有带KPJX-4S-S接头的24 V电源(用于调制器)，以及±12 V电源(用于光电探测器)。更多信息，请看引脚图标签。

应用

• 近红外飞秒激光器的快速功率调制
• 双光子荧光显微镜
• 光催化
• 振镜或共振扫描
• 边缘消隐和帧消隐
• 关注区域(ROI)选择

规格
